** OS: Android / CPU: Rockchip / Power: DC / Display: HDMI, LVDS / RAM: On-Board / Storage: OnBoard, 기타 / BUS: Serial-Port
산업용 안드로이드 보드 JECS-RK3288 / Rockchip RK3288, HDMI & 4xCOM, Android 5.1 & 9.0
상품번호 : 261
- 05월 31일 까지 사용가능
- 06월 30일 까지 사용가능

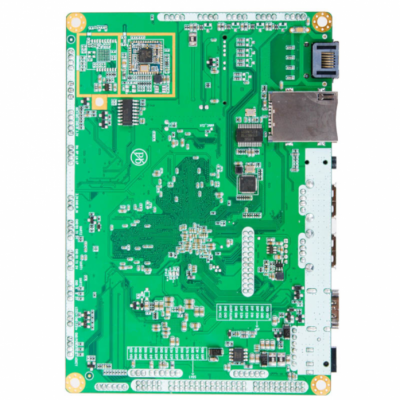

JECS-RK3288
산업용 안드로이드 보드
Android 5.1 & 9.0 지원
Rockchip RK3288 ARM Coretex Quad Core 1.8GHz CPU
HDMI & 4xCOM
(3* RS-232, 1* RS-485)
이 제품은 시스템 제작 전문엔지니어를 위해 판매되는 산업용안드로이드보드 제품으로 HDMI 디스플레이 출력이 기본 설정되어 있으며,
기본 사양에 대한 기술지원만 가능합니다.
LVDS 출력 또는 개별 터치스크린 컨트롤러 기능 등의 당사에서 지원하는 장치 외 별도의 장치 연결은
별도의 개발계약에 의해서만 지원이 가능한 점 유의하시기 바랍니다.
학습용 개발 기초 자료
Rockchip RK3288 ARM 프로세서 관련 자료
http://en.t-firefly.com/doc/download/4.html
제품 자료 다운로드 링크
JECS-RK3288J Serial, USB 사양서
JECS-RK3288J 시리얼, GPIO, USB OTG 사양서
제품 자료실
◆ Features
Rockchip® ARM Cortex A17 RK3288 Quad‐core 1.8GHz On board 1333 /2GB DDR3L DRAM(Max 4G)
On board 8G Flash ROM(Max 32G)
Support 1* Realtek® RTL8211E‐VB Gigabit LAN
Support Everest® ES8316 HD Audio Codec
Support Amplifier function(10W)
Support 4* COM ports
Support 1* Micro SD Socket(Max 64G)
Support 6*USB2.0 ports
Support 1*OTG port
Support HDMI/eDP port
S upport 24bit Dual channel LVDS
5~12V DC‐in
3.5” Form Factor (102mm * 146mm)
◆ Specifications
Form Factor
Dimensions
‐ 3.5” (102 * 146mm)
Processor System
CPU
‐ Rockchip ® ARM Cortex A17 RK3288 1.8GHz
Core Number
‐ Quad-core
Max Speed
‐ 1.8GHz
Chipset
‐ Rockchip ® ARM Cortex A17 RK3288 SOC
PMU
‐ Rockchip ® RK808 ‐ B
Expansion Slot
Mini PCI ‐ e
‐ 1 (full size)
TF Card Socket
‐ 1
Memory
Technology
‐ On board DDR3L 1333MHz
Max.
‐ 2GB(Max 4GB)
Flash Rom
‐ 8GB （ Max 32GB ）
Graphics
Controller
‐ (by CPU)
VRAM
‐ Shared Memory
LVDS
‐ 1*24 bit Dual Channel connector
HDMI
‐ 1 (2.0)
eDP
‐ 1
Multiple Display
‐ 2 independent displays
Ethernet
Ethernet
‐ 10/100/1000 Mbps
Controller
‐ GbE LAN: Realtek RTL8211E ‐ VB
Connector
‐ 1 * RJ 45
Special Features
WIFI
‐ 802.11 a/b/g/n/ac,2.4G (Option)
Bluetooth
‐ BT ‐ V4.0 BLE (Option)
3G
‐ WCDMA, EVDO,CDMA,GSM (Option)
LTE
‐ LTE ‐ TDD/LTE ‐ FDD/TD ‐ SCDMA/EDGE/GPRS/GSM (Option)
OS
‐ Android 5.1 & 9.0
Rear I/O
HDMI
‐ 1
Ethernet
‐ 1
OTG
‐ 1
USB
‐ 2* USB 2.0
Audio
‐ 1 (Line ‐ out)
GPIO
‐ 1
OTG
‐ 1(8bit)
TF Card Socket
‐ 1
Internal Connector
USB
‐ 4* USB 2.0
EDP
‐ 1 (Support 3840*2160@60Hz)
LVDS / inverter
‐ 1 (24 bit)
MIPI
‐ 1 (For Camera)
Serial
‐ 4 (3* RS-232, 1* RS-485)
Mini PCI ‐ e
‐ 1 (Full Size)
I2C
‐ 1
G ‐ sensor
‐ 1
GPIO 8 ‐ bit
‐ 1
HDMI
‐ 1 (2.0)
eDP
‐ 1
Multiple Display
‐ 2 independent displays
Ethernet
Ethernet
‐ 10/100/1000 Mbps
Controller
‐ GbE LAN: Realtek RTL8211E ‐ VB
Connector
‐ 1 * RJ 45
Special Features
WIFI
‐ 802.11 a/b/g/n/ac,2.4G
Bluetooth
‐ BT ‐ V4.0 BLE
3G
‐ WCDMA, EVDO,CDMA,GSM (Option)
LTE
‐ LTE ‐ TDD/LTE ‐ FDD/TD ‐ SCDMA/EDGE/GPRS/GSM (Option)
OS
‐ Android 5.1
Rear I/O
HDMI
‐ 1
Ethernet
‐ 1
OTG
‐ 1
USB
‐ 2* USB 2.0
Audio
‐ 1 (Line ‐ out)
GPIO
‐ 1
OTG
‐ 1(8bit)
TF Card Socket
‐ 1
Internal Connector
USB
‐ 4* USB 2.0
EDP
‐ 1 (Support 3840*2160@60Hz)
LVDS / inverter
‐ 1 (24 bit)
MIPI
‐ 1(For camera)
Serial
‐ 4 (3* RS-232, 1* RS-485)
Mini PCI ‐ e
‐ 1 (full size)
I2C
‐ 1
G ‐ sensor
‐ 1
GPIO 8 ‐ bit
‐ 1
Audio Header
‐ 2
SIM
- 1*SIM Socket
DC ‐ in
‐ 1(5~12V Power connector)
Watchdog Timer
Interval
‐ 256 segments, 0,1,2…255sec/min
Certifications
Certifications
‐ CE, FCC, ROHS, REACH (Option)
Audio Header
‐ 2
SIM
- 1*SIM Socket
DC ‐ in
‐ 1(5~12V Power connector)
Watchdog Timer
Interval
‐ 256 segments, 0,1,2…255sec/min
Certifications
Certifications
‐ CE, FCC, ROHS, REACH (Option)
Audio Header
‐ 2
SIM
- 1*SIM Socket
DC ‐ in
‐ 1(5~12V Power connector)
Watchdog Timer
Interval
‐ 256 segments, 0,1,2 … 255sec/min
Certifications
Certifications
‐ CE, FCC, ROHS, REACH (Option)
JECS-RK3288J용 시리얼 포트 케이블
JECS-RK3288J용 USB 포트 케이블
[제품 자료실 Download]
